储存悬挂输送线

名称：储存悬挂输送线

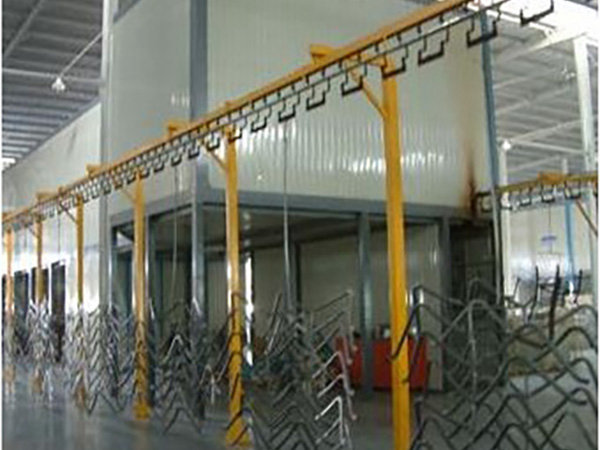

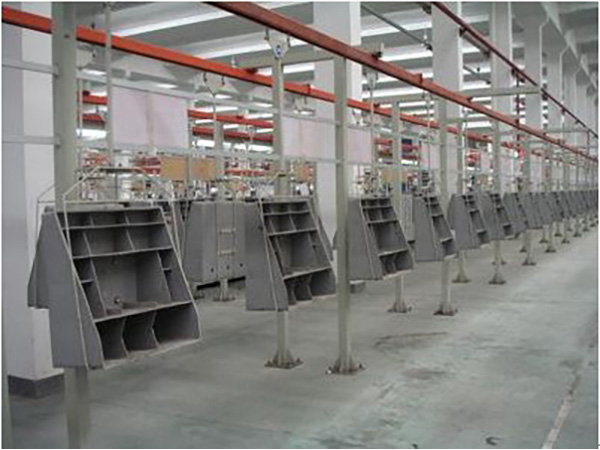

悬挂输送线是一种常用的连续输送设备,广泛应用于连续地在厂内输送各种成件物品和装在容器或包内的散装物料,也可在各个工业部门的流水线中用来在各工序间输送工件,完成各种工艺过程,实现输送和工艺作业的综合机械化。悬挂输送线结构主要由牵引链条、滑架、吊具、架空轨道、驱动装置、张紧装置各安全装置等组成。

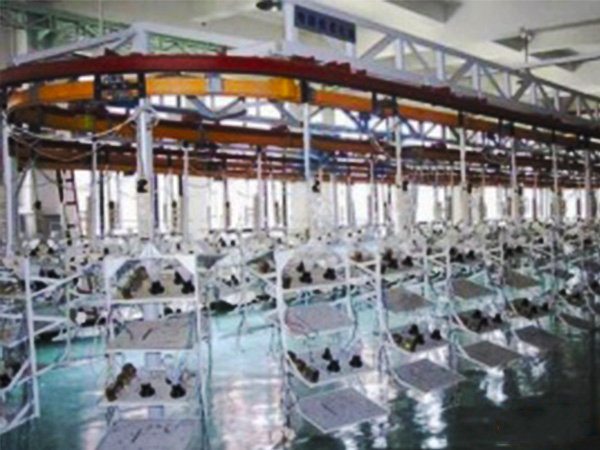

本线为储存线可以利用高空作为流动仓库节省场地面积并可以自动进出。

悬挂储存输送线制作说明

规格参数：线长约335米

设备结构：循环链条输送、变频调速、重锤张紧

1）  悬挂线                                      1条

a.  驱动装置：电机采用5HP台产城邦马达配蜗轮减速机、离合器、驱动链轮、剪力销及传动履带链条所组合而成，5HP台产爱得利变频器，变频无级调速，线速度0.5—1.5M/min可调。

b. 张紧装配：链条承受张力时会拉长，此装置采用重锤式，利用滑动的轨道安装于可动的机框，以重锤使滑移调节链条伸长量

c. 输送链条：专用5T特重型输送悬挂链，全长约 335 米.

d. 吊    具：整个吊挂治具分1次吊钩治具和2次吊挂治具，1次吊挂治具采用U型治具（如上图），2次治具为定制治具分固定板、识别转动杆、四个对角转动杆固定钩。（如制作前打一套样品确认）

e. 导 轨：3.5mm钢板液压成 C 型型材， 标准型专用输送轨，固定于立柱横梁上

f. 检修爬梯：采用1寸镀锌钢管焊接制作长爬梯挂在驱动段，以便员工检修。
